Class 300 Globe Valve 截止閥 產品類別：美標閥系列 技術要求：

設計和制造：ANSI B16.34、BS1873
結構長度：ANSI B16.10
法蘭連接：ANSI B16.5
試驗和驗收：API 598

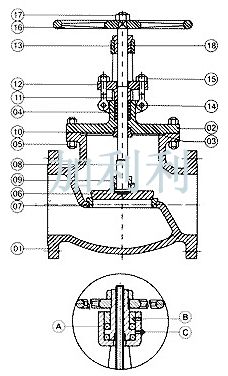

材料 Material 零件名稱 材料 18 緊定螺釘 Carbon Steel 17 手輪鎖緊螺釘 Carbon Steel 16 手輪 Carbon Steel 15 活節螺栓/螺母 A193 B7/A194 4,A193 B8/A194 8 14 銷 Carbon Steel/SS 13 閥桿螺母/螺母 A439 D2/Cu-Alloy 12 填料壓蓋 Carbon Steel 11 填料壓套 Stainless steel 10 上密封套 Stainless steel 09 卡套 CS+SS/SS/SS+STL 08 閥桿 Stainless steel 07 閥座 Carbon steel+SS/SS/SS+STL 06 閥瓣 Carbon steel+SS/SS/SS+STL
零件名稱 WCB LCB WC6 WC9 05 螺栓螺母 A193 Gr B7/A 194 Gr2H A320 Gr L7/A 194 Gr4 A 193 Gr B16/A194 Gr4/7 A193 Gr B16/A194 Gr 4/7 04 填料 Graphite Graphite Graphite Graphite 03 墊片 Spiral Wound/Soft lron Spiral Wound /Soft lron Spiral Wound/SS304 Spiral Wound/SS304 02 閥蓋 A216 Gr WCB A352 Gr LCB A217 Gr WC6 A217 Gr WC9 01 閥體 A216 Gr WCB A352 Gr LCB A217 Gr WC6 A217 Gr WC9
零件名稱 C5 C12 CF8 CF8M 05 螺栓螺母 A193 Gr B6/A 194 Gr4/7 A193 Gr B16/A 194 Gr4/7 A193 Gr B16/A194 Gr 4/7 A193 Gr B7/A194 Gr 2H 04 填料 Graphite Graphite Graphite Graphite 03 墊片 Spiral Wound/Soft lron Spiral Wound /Soft lron Spiral Wound/SS304 Spiral Wound/SS316 02 閥蓋 A217 Gr C5 A217 Gr C12 A351 Gr CF8 A351 Gr CF8M 01 閥體 A217 Gr C5 A217 Gr C12 A351 Gr CF8 A351 Gr CF8M
Class 300 Size inch 2 21/2 3 4 5 6 8 10 12 14 16 L,L1-RF,BW mm 267 292 318 356 400 444 559 622 711 838 863 L2-RTJ mm 283 308 333 371 416 460 575 638 727 854 879 K mm 350 425 485 520 565 655 825 920 1155 1250 1295 Wt mm 200 250 300 300 350 350 500 600 700 700 450* kg 30 45 60 83 135 162 265 375 525 765 1100

以上所有資料僅供參考，詳細情況可以電話咨詢！

---
