鍛鋼截止閥 產品類別：截止閥系列

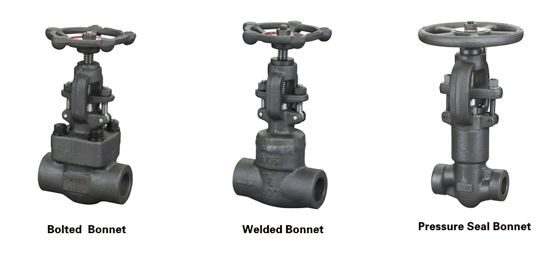

　　螺栓式閥蓋                   焊接式閥蓋                  壓力自緊式閥蓋

　　雙正鍛鋼截止閥有三種閥蓋設計情勢.第一種是螺栓式閥蓋,按這種設計情勢設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特別要求時也可采用金屬環連接.第二種設計情勢是焊接式閥蓋,按這種設計情勢的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特別要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計情勢設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

截止閥設計結構和特性：

　　截止閥的設計與制造吻合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.

采用以下結構：

　　全徑或縮徑
　　明桿支架式(OS&Y)
　　自定心壓板壓套式
　　螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
　　團體式上密封座
　　承插端吻合ASME B16.11
　　螺紋連接端（NPT）吻合ANSI/ASME B1.20.1
　　閥瓣可變換為節流型、針型、球型和止回型

　　相干壓力
　　·800LB
　　·900LB～1500LB
　　·900LB～2500LB

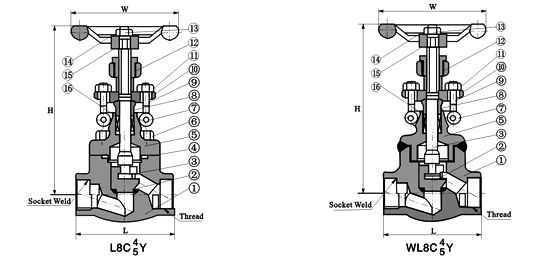

鍛鋼截止閥 800Lb：

　　標準材質細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥瓣 A276420 A276304 A276304(L) A276316(L) 3 閥桿 A182F6 A182F304 A182F304(L) A182F316(L) 4 墊片 316夾柔性石墨 316夾PTFE 5 閥蓋 A105 A276f304 A276F304(L) A276F316(L) 6 螺栓 A193B7 A193B16 A193B8 A193B8M 7 銷釘 A276420 A276 304 8 填料壓套 A276410 A182F304(L) A182F316(L) 9 活節螺栓 A193B7 A193B16 A193B8 A193B8M 10 填料壓板 A216WCB A351CF8 11 螺母 A1942H A1944 A1948 A1948M 12 閥桿螺母 A276410 13 鎖緊螺母 A1942H A1944 A1948 A1948M 14 銘牌 SS 15 手輪 A197 16 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 細致:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)：

NPS 縮徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 79 79 92 111 120 152 172 200 H(開) 166 166 171 207 240 258 330 355 W 100 100 100 125 160 160 180 200 重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8

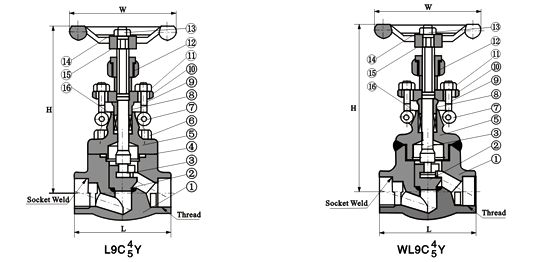

鍛鋼截止閥 800Lb：

　　標準材質細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥瓣 A276420 A276304 A276304(L) A276F316(L) 3 閥桿 A182F6 A182F304 A182F304(L) A182F316(L) 4 墊片 316夾柔性石墨 316夾PTFE 5 閥蓋 A105 A276304 A276304(L) A276F316(L) 6 螺栓 A193B7 A193B16 A193B8 A193B8M 7 銷釘 A276420 A276 304 8 填料壓套 A276410 A182F304(L) A182F316(L) 9 活節螺栓 A193B7 A193B16 A193B8 A193B8M 10 填料壓板 A216WCB A351CF8 11 螺母 A1942H A1944 A1948 A1948M 12 閥桿螺母 A276420 13 鎖緊螺母 A1942H A1944 A1948 A1948M 14 銘牌 SS 15 手輪 A197 16 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 細致:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)：

NPS 縮徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 92 111 111 120 152 172 200 220 H(開) 171 207 207 240 258 330 355 370 W 100 125 125 160 160 180 200 240 重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9 焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0

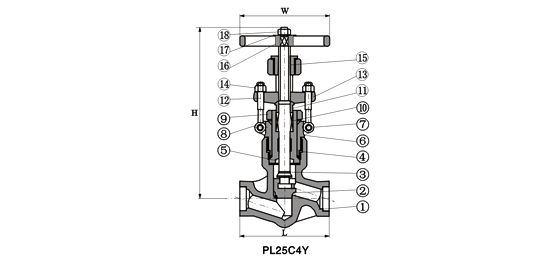

鍛鋼自密封截止閥 900Lb～2500lb：

　　標準材質明細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 A182F22 A182F304 A182F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥瓣 A276420 A276304 A276304(L) A276F316(L) 3 閥桿 A182F6 A182F304 A182F304(L) A182F316(L) 4 密封圈 A182F304L A182F316L 5 密封螺母 A105 A182F304 A182F304(L) A182F316L 6 閥蓋 A105 A182F22 A182F304(L) A182F316(L) 7 銷釘 A276420 A182F304 8 墊圈 A105 A182F22 A182F304(L) A182F316(L) 9 提拔螺母 A1942H A1944 A1948 A1948M 10 填料 柔性石墨 ＰＴＦＥ 11 填料壓套 A2７6420 A182F304 12 活節螺栓 A193B7 A193B16 A193B8 A193B8M 13 填料壓板 A216WCB A351CF8 14 螺母 A194 2H A1944 A1948 A1948M 15 閥桿螺母 A276 410 16 手輪 A197 17 鎖緊螺母 A1942H A1944 A1948 A1948M 18 油嘴 銅 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 細致:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)：

NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L 900Lb-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(開) 333 333 333 408 408 524 W 160 160 180 200 250 280 重量 900LB-1500LB 11.2 10.5 10.1 21.0 19.6 40.4 2500LB 12.3 11.6 10.8 28.0 26.4 43.8

以上所有資料僅供參考，詳細情況可以電話咨詢！

---
